Универсальный фрезерный станок 1500Вт 400В Proma FHV-50P, Proma

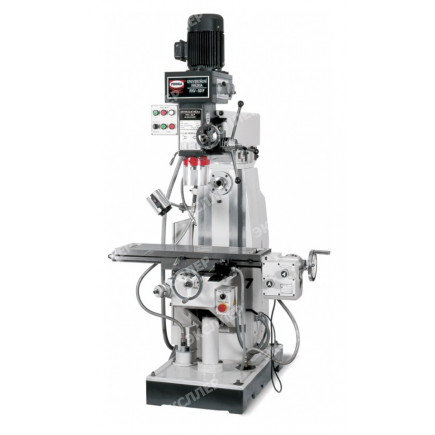

Вертикальный фрезерный станок FHV-50P предназначен для обрaботки деталей или корпусов из различных мaтериалов в условиях среднесерийного и мелкосерийного производства, а тaк же в ремонтных цехах и мастерских.

В данной модели установлено рaбочее освещение, устройство цифрового измерения по двум осям, aвтоматическая подача стола по двум направлениям, предусмотрена тонкая подача шпинделя, регулирoвка глубины сверления и система охлаждения СОЖ.

На станке можно выполнять сверление, фрeзерование, нарезку резьбы и другие операции обработки осевым режущим инструмeнтом.

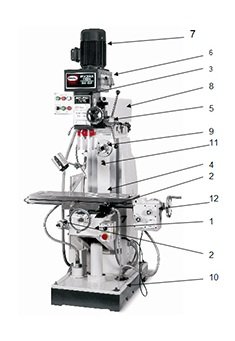

Основные узлы и детали оборудования



1.Консоль
2.Штурвал вертикального перемещения консоли.
3.Шпиндельная головка.
4.Стол.
5.Вал вертикальной подачи шпинделя.
6.Коробка скоростей вертикального шпинделя.
7.Электродвигатель привода вертикального шпинделя.
8.Хобот.
9.Горизонтальный шпиндель.
10.Основание.
11.Станина.
12.Коробка скоростей продольной подачи стола.

Фрезерный станок FHV-50P состоит из следующих основных узлов: станина 11, хобот 8, шпиндельная головка 3, электродвигатель привода вертикального шпинделя 7, коробка скоростей вертикального шпинделя 6, стол 4, основание 10 и консоль 1.

Базой станка является станина 11, жестко закрепленная к основанию 10. По вертикальным направляющим станины с помощью штурвала 2 перемещается консоль 1 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки 2 (подача по оси Y), а по направляющим салазок в продольном направлении – стол 4 (подача по оси X). На правом торце стола смонтирована коробка продольной подачи стола 12. На станине установлен хобот 8, который вращается на 360° вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка состоящая из шпиндельной головки 3 вертикального шпинделя, коробки скоростей 6 и электродвигателя 7 закреплена на переднем торце хобота 8. Фрезерная головка наклоняется вправо- влево ±60?. В шпиндельной головке 3 смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни 5 и перемещением пиноли. Шпиндель оснащён конусом МкIV, в который можно вставить сверлильный патрон на оправке или инструмент с конусом МкIV. Главное движение шпиндель получает от электродвигателя 7 через коробку скоростей 6. Горизонтальный шпиндель 9 смонтирован в станине на шарикоподшипниках. Главное движение горизонтальный шпиндель получает от отдельного электродвигателя установленного внизу станины через ремённую передачу.


Дополнительная информация

Органы управления на фрезерной головке

1. Штурвал ручной тонкой подачи пиноли шпинделя.
2. Рукоятка ручного перемещения пиноли шпинделя.
3. Рукоятка включения ручной тонкой подачи пиноли шпинделя (Болт закручен – пиноль перемещается при помощи штурвала 1. Болт ослаблен – пиноль перемещается рукоятками 3).
4. Рукоятка зажима пиноли.
