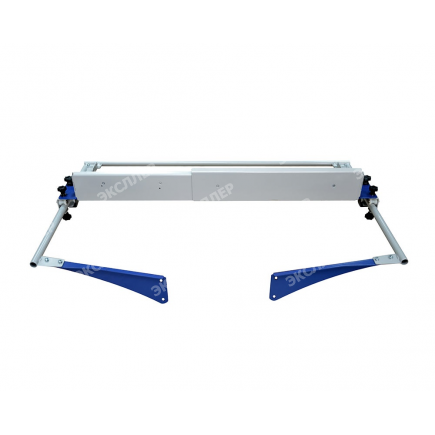

Линейка комбинированная для СДМ-2200 BELMASH CR-2200 D027A, Belmash

Линейка комбинированная BELMASH CR-2200 является дополнительной опцией для станков БЕЛМАШ СДМ-2200. Предназначена для придания направления заготовке относительно рабочего инструмента при пилении или строгании, заменяет направляющую линейку из базового комплекта поставки. Она состоит из трех направляющих и кронштейнов, закрепленных вокруг рабочих столов. В комплекте имеются две каретки с роликами, они легко перемещаются вдоль пильного и строгальных столов. На каретки винтами-барашками крепится полнопрофильная направляющая линейка. Ее используют как при строгании, так и при распиловке. Устройство для распиловки под углом – тоже часть комбинированной линейки, выполнено из металла. На направляющих нанесены шкалы, что делает обработку более точной и удобной. Для установки устройства необходимо просверлить по два отверстия диаметром 5,3 мм с обоих торцов пильного стола станка.

Комплектация:
Линейка направляющая в сборе, устройство для распиловки под углом, продольные и поперечные направляющие, каретки, кронштейны, крепеж, руководство по эксплуатации, упаковка.

Диапазон углов наклона направляющей линейки, град. 0…45
Диапазон углов поперечной распиловки, град ?45…+45
Максимальная ширина распиловки, мм 260
Размер в сборе (Д?Ш?В), мм 960?660?460
Размер упаковки (Д?Ш?В), мм 995?135?130
Масса нетто/брутто, кг 9,7/10,2
