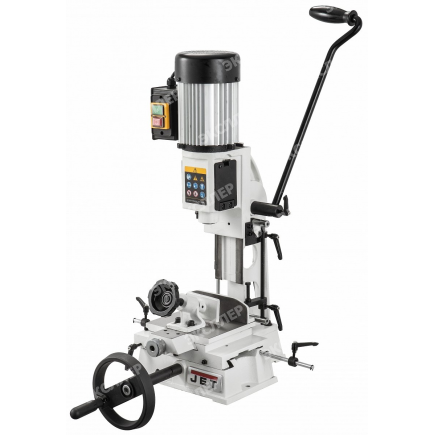

Долбежно-пазовальный станок JET JBM-4 10000084M, Jet

Реечный механизм подачи с газовым упором Механизм быстрой регулировки высоты рычага подачи резца Регулируемый упор глубины фрезерования Продольный упор заготовки Винтовой прижим заготовки к продольному упору Координатный рабочий стол Регулируемые ограничители хода по продольной оси Рабочий стол из чугунного литья Кронштейн для принадлежностей JBM-4 – долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз. Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность станка. Заготовка размещается на координатном столе вдоль упора и фиксируется винтовым прижимом с наклонной осью. За перемещение вдоль отвечает большой маховик с рукояткой, крайние точки задают регулируемыми концевыми упорами. Движение поперек считается второстепенным и используется в основном для установки резца по центру заготовки, поэтому ходовой винт вращается не маховиком, а небольшой ручкой с накаткой. Все детали стола, включая упоры и прижимы, сделаны из чугуна, что обеспечивает жесткость и отсутствие вибраций при работе. Подача сверла-резца производится длинной рукояткой, высоту которой можно настроить в зависимости от толщины заготовки и длины «долбяка». Вес подвижной части компенсирует газовый упор. Характеристики и особенности устройства этого станка оптимальны для выполнения типовых операций и позволяют использовать его как в любительских, так и в профессиональных целях. Максимальный диаметр зажима сверлильного патрона     13 мм Максимальный размер резца (твердые/ мягкие породы)     12/ 16 мм Ход резца     105 мм Максимальная высота заготовки от стола, мм     110 Ход стола по осям (продольный/ поперечный)     150/ 80 мм Размеры упора заготовки (ДхВ)     180х50 мм Максимальное расстояние от упора до центра резца     65 мм
