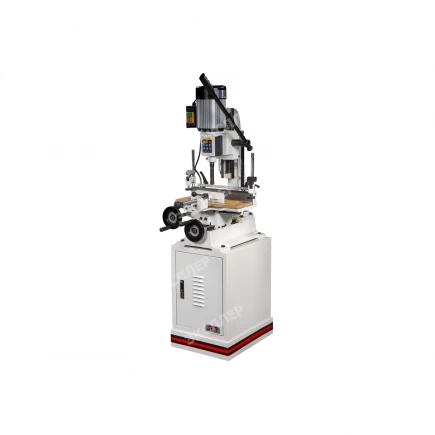

Пазовально-долбежный станок Jet 10000408M JFM-6, Jet

ОСОБЕННОСТИ: Реечный механизм подачи с газовым упором Механизм быстрой регулировки высоты рычага подачи резца Регулируемый упор глубины фрезерования Продольный упор заготовки Горизонтальный прижим (упор) заготовки с эксцентриковой фиксацией Два вертикальных эксцентриковых прижима заготовки Регулируемый торцевой упор заготовки Координатный рабочий стол с маховиками подачи по осям Регулируемые ограничители хода по осям Рабочий стол из чугунного литья с деревянной накладкой JFM-6 хорошо оснащенный, удобный и точный в работе долбежно-пазовальный станок для любительского применения. Основание, колонна, рабочий стол, упоры и прижимы заготовки выполнены из массивных чугунных отливок, что обеспечивает высокую точность и отсутствие вибраций при работе. В комплект поставки входит металлическая тумба-основание с отсеком для хранения инструментов. Предусмотрено несколько вариантов фиксации заготовки, что позволяет выбрать наиболее удобный способ работы. Прежде всего, деталь можно вручную прижимать к основному упору, жестко закрепленному на столе параллельно продольной оси подачи. Для подпора с другой стороны есть параллельный ему подвижный упор с эксцентриковым стопором выбранного положения. С двух сторон стола на вертикальных штангах смонтированы два одинаковых вертикальных прижима. Их можно поворачивать на оси и сдвигать вверх или вниз, отжав пластинчатый стопор (как на трубных струбцинах); прижим производится эксцентриковым механизмом. Наконец, для продольного позиционирования заготовок есть торцевой упор с несколькими степенями свободы для установки в разных плоскостях. Стол можно подавать по двум горизонтальным осям при помощи вращающихся маховиков. Есть регулируемые ограничители хода. Вертикальная подача производится рычагом и тоже имеет ограничители, которые легко выставить, пользуясь предусмотренной шкалой. Положение самого рычага можно менять в зависимости от высоты заготовки или резца. Эта операция производится без вспомогательного инструмента: достаточно отвести рычаг в сторону для разблокировки зубчатой муфты и переставить его. Продуманная, качественно изготовленная конструкция этого станка позволят выполнять пазы под прямым углом к поверхности заготовки с профессиональной точностью, быстро и с минимальными затратами усилий на предварительную настройку. Максимальный размер резца (твердые/ мягкие породы) 16/19 мм Ход резца    220 мм Максимальная высота заготовки (от стола до втулки)     320 мм Ход стола по осям (продольный/ поперечный) 175/150 мм Размеры упора заготовки (ДхВ) 70х400 мм Максимальное расстояние от упора до центра резца    140 мм
