Станок для заточки инструмента 230В 250Вт Proma ON-220 25250030, Proma

Станок ON 220 предназначен для шлифовки и заточки инструментов, их цилиндрических и торцовых поверхностей (сверла, фрезы цилиндрические с хвостовиками, некоторые виды фасонных и т.д.).

Станок ON 220 находит широкое применение в инструментальных и ремонтных мастерских, а также на малых и средних производственных предприятиях, в бытовых мастерских, благодаря малому энергопотреблению и небольшим габаритам, а так же возможности подключения к сети 220 вольт.

Станок ON-220 в базовой комплектации предназначен для заточки задних углов режущих кромок по наружному диаметру и с торца следующих инструментов:

Концевые фрезы
а) обыкновенные
б) шпоночные
в) для Т-образных пазов

Торцевые насадные фрезы
Цилиндрические фрезы
Пазовые дисковые фрезы
Зенкеры
Развертки
Сверла

Диапазон диаметров - 5?50 мм.
Диапазон диаметров хвостовиков - 5?22 мм.
Максимальная длина затачиваемой части 245 мм.

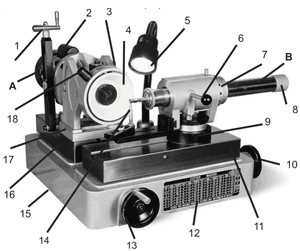

Основные узлы и детали оборудования

1. Рукоятка регулировки наклона шлифовальной бабки
2. Электродвигатель
3. Выключатель
4. Шлифовальный круг
5. Лампа освещения
6. Рычаг отвода инструмента
7. Делительное кольцо для фрез с 2-мя 8-ю лезвиями
8. Цанговый зажим
9. Площадка держателя цанг
10. Маховик продольного хода
11. Плита основания
12. Таблица шлифовки
13. Маховик поперечного хода
14. Опора для инструмента
15. Основание — станина
16. Плита шлифовальной бабки
17. Основание шлифовальной бабки
18. Патрубок вытяжки
