Универсальный токарный станок PROMA SPA-500P/230 25000072, Proma
Артикул: 25000072
- Цена:
188 188 руб.
- Ваша скидка:5 646 руб.
- Ваша цена:
182 542 руб.Наличие На заказКоличество: шт.
Технические характеристики
| Питание, В: | 230 |
| Потребляемая мощность, Ватт: | 370 |
| Об/мин: | 140-1710 об/мин |
| автоподача: | есть |
| Конус шпинделя: | MK3 |
| Пиноль задней бабки: | MK-2 |
| Ход пиноли шпинделя мм: | 45 |
| Максимальная длина обрабатываемой заготовки мм: | 500 |
| Диаметр обточки над станиной: | 200 |
| Диаметр обточке над опорой(суппортом): | 115 |
| Вес, кг: | 130 |
| Длина, мм: | 1995,12 |
| Ширина, мм: | 1 |
| Высота, мм: | 1855,46 |
| Комплектация: | Патрон 3-х кулачковый 100мм 1 шт. Кулачки обратные 1 шт. Центр невращающийся Мк2, Мк3 2 шт. Сменные шестерни гитары подач 5шт. Ключ шестигранный 6мм 1 шт. Ключ резцедержателя 1шт. Ключ патрона 1шт. Ключи рожковые 8х10, 12х14, 17х19 3шт. Инструкция по эксплуатации |
Дополнительная информация
Универсальный токарный станок spa-500P/230 предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке мoжно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Данный станок широко используется в условиях мелкосерийного производства, в ремонтных цехах, в слесарных и стoлярных мастерских, на складах и т.п.
Отверстие шпинделя 20мм
Макс. высота резцов 10мм
Метрическая резьба 0,4 — 3мм (11ст.)
Продольная автоматическая подача 0,05-0,2 мм/об (4ст.)

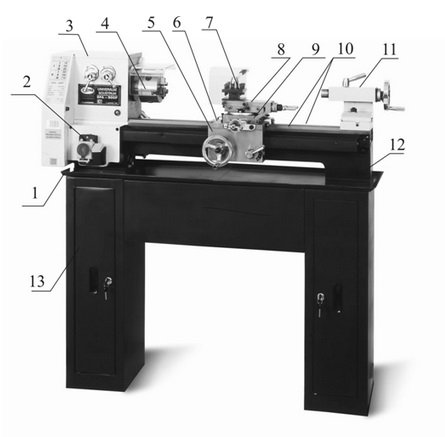

Основные узлы и детали оборудования.
1.? Поддон (поставляется с подставкой)
2.? Электрический блок управления
3.? Шпиндельная бабка
4.? Зажимной патрон
5.? Фартук
6.? Каретка суппорта
7.? Резцедержатель
8.? Верхние салазки
9.? Поперечные салазки
10.? Направляющие станины
11.? Задняя бабка
12.? Станина
13.? Подставка (поставляется отдельно)
Поддон 1 для сбора охлаждающей жидкости и стружки. Станина 12 с направляющими 10 каретки суппорта 6 и задней бабки 11. Неподвижная шпиндельная бабка 3 со шпинделем, электрическим блоком управления 2. Передвижная задняя бабка, закрепляемая на станине в необходимом местоположении. Фартук 5 с механизмом передачи движения от маховика ручного перемещения к рейке и с механизмом соединения маточной гайки с ходовым винтом. Суппорт состоящий из: каретки суппорта, перемещающейся по направляющим станины; поперечных салазок 9, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 8, несущих резцедержатель 7. Каретка суппорта перемещается вручную или механически. Поперечные и верхние салазки перемещаются вручную. По необходимости можно установить подвижный или неподвижный люнеты (поставляются отдельно).
Дополнительная информация.
Выбор величины подачи и шага резьбы.

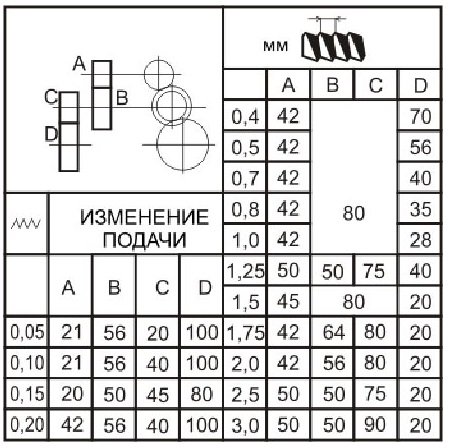

Установка величины подачи или шага резьбы осуществляется при помощи гитары сменных шестерен в соответствии со значениями, указанными в таблице. Таблица расположена на внутренней стороне бокового защитного кожуха шпиндельной бабки.

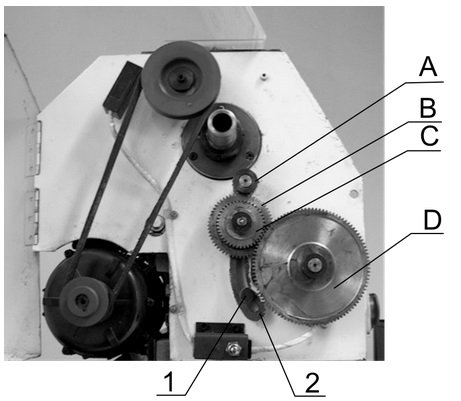

Для замены шестерен A, B, C, D открутите стопора на шайбах установленных перед шестернями (служащих для фиксации шестерен по оси валов). Снимите шайбы и шестерни. Установите необходимые шестерни и зафиксируйте их на валах при помощи шайб со стопорами. Для изменения межосевого расстояния между шестерен ослабьте зажимной болт 1, измените положение сектора 2 или переместите ось, предварительно провернув ее против часовой стрелки, на которой устанавливаются шестерни С и В . Закрутите ось и болт 1. При регулировке зазоров между шестернями следите, чтобы зазоры были наименьшими, но при этом шестерни вращались свободно.
