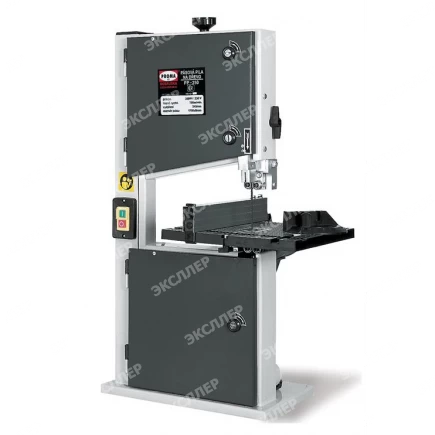

Ленточная пила (ленточнопильный станок) по дереву 350Вт 230В Proma PP-250, Proma

Станок PP – 250 предназначен для распиливания заготовок из различных пород древесины и изделий из них. Станок PP–250 находит широкое применение в условиях мелкосерийного производства, в мебельных, столярных, мастерских на складах и т.д..

Высота станка 780 мм

Основные узлы и детали оборудования

1. Выключатель.

2. Маховик натяжения ленточного полотна.

3. Болты крепления верхнего кожуха.

4. Рукоятка зажима верхней направляющей.

5. Верхняя направляющая.

6. Ленточное полотно.

7. Направляющий упор с линейкой.

8. Стол.

9. Рукоятка натяжения ремней.

10. Основание пилы

11. Подставка (кроме PP-250)

12. Болт крепления нижнего кожуха.

Дополнительная информация

Для точной обработки большого количества

одинаковых изделий в комплекте ленточной

пилы имеются упор с линейкой и транспортир,

с помощью которых устанавливается длина

обрабатываемого изделия и угол среза

на нём

---

На ленточной пиле PP – 250 может

быть установлен любой угол наклона

стола в диапазоне от 0° до 45°.

Открутите зажимную гайку D с

барашком на радиусных салазках с

нижней стороны стола. Вручную

наклоните стол на требуемый угол,

руководствуясь шкалой угла

наклона стола. Закрутите зажимную

гайку с барашком D на

радиусных салазках.

Болты крепления верхнего кожуха.

---

Вылет верхнего блока направляющих

подшипников устанавливается в

зависимости от толщины разрезаемого

материала. Для получения точного и

качественного среза, расстояние между

верхним блоком направляющих

подшипников и обрабатываемым

материалом должен быть минимальным,

но при этом заготовка должна свободно

перемещаться на столе (рекомендуемый

зазор между верхним блоком направляющих и заготовкой 3 – 5 мм.)

Открутите стопор A зажимающий ползун B верхнего блока направляющих подшипников, расположенный на передней стороне верхнего кожуха пилы.

Внимание! При откручивании стопора придерживайте ползун с блоком направляющих подшипников от самопроизвольного опускания и возможного повреждения. Перемещением ползуна вручную установите требуемый вылет верхнего блока направляющих подшипников.

Закрутите стопор, зажимающий ползун верхнего блока направляющих подшипников.
