Настольный сверлильный станок 250Вт 400В Proma BV-06/400 25004126, Proma

Назначение

Сверлильный станок используется для обработки отверстий в деталях различной формы. Станок устанавливается на рабочий стол и используется для: сверления, зенкования, развертывания и т.д. Подача сверла осуществляется вручную. Станок можно использовать в инструментальных и ремонтных мастерских, в малых и средних цехах, а также при серийном производстве.

Электрическое оборудование станка совместимо с электрической сетью 3/ PE/ N AC 400 V, 50 Hz

Станок в процессе работы не вызывает чрезмерные высокочастотные электромагнитные помехи. Поэтому для данного станка не установлены ограничения по использованию его при внешнем электромагнитном воздействии. К обязательным условиям правильной работы станка относится выполнение указаний по монтажу, обслуживанию и ремонту станка, приведенных в последующих пунктах данной инструкции.

Оценка шума оборудования.

Заявленный средний уровень акустического давления А на рабочем месте LpAeq,T = 68+5 dB, (в соответствии с нормами EN ISO 11 202).

Устройство станка.

Станок состоит из чугунного основания, круглой опоры, коробки, шпинделя, патрона, и электрического привода. Коробка шпинделя размещена в верхней точке опоры и крепиться к опоре. Опора закреплена на основании. Эти части составляют единое целое и придают конструкции устойчивость в работе.

Данным сверлильным станком необходимо управлять, находясь непосредственно перед сверлильным механизмом. Это единственное положение, которое позволяет рабочему без проблем управлять всеми рабочими элементами.

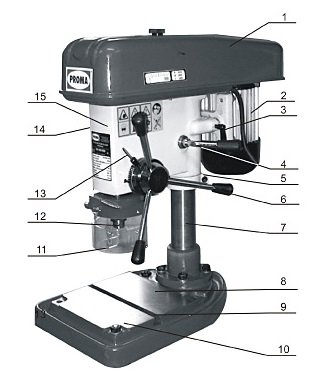

Описание станка.

-Крышка.

-Двигатель.

-Зажимной болт двигателя.

-Зажимной болт для установки высоты коробки шпинделя.

-Опорное кольцо.

-Ручка подачи шпинделя.

-Опора.

-Чугунное основание.

-Т – образный паз, 12 мм.

-Болт для крепления к столу (нет в комплекте поставки).

-Защитный экран.

-Шпиндель.

-Стопорный болт для установки глубины сверления.

-Панель управления.

-Коробка шпинделя.
